Cum funcționează un tub magnetic?

Așchii de metal și fulgi de rugină nu se anunță. Acestea merg în pulberile, lichidul de răcire, hrana lichidă - până când zgârie un sigiliu, blochează o duză sau apar în reclamația unui client.

Un tub magnetic oprește asta înainte să se întâmple. Este o tijă-de oțel inoxidabil cu un miez magnetic pe care o aruncați direct în fluxul procesului dvs. și funcționează trăgând particulele feroase din tot ce trece peste ea - fără putere, fără piese mobile, nimic de pornit.

Mai jos, veți vedea cum se întâmplă de fapt această tragere și cum să alegeți tubul potrivit pentru linia dvs.

A tub magneticeste o tijă metalică etanșă care poartă în ea un magnet puternic. De obicei, îl veți găsi pe calea materialului dvs. - înșurubat peste o țeavă, agățat într-un buncăr sau așezat într-un jgheab pe unde trebuie să treacă pulberea sau lichidul.

Exteriorul este din oțel inoxidabil, astfel încât rezistă în condiții umede, grase sau corozive, fără să ruginească sau să zgârie produsul.

Nu are nevoie de electricitate pentru a funcționa. Doar plasați-l în calea de curgere a materialului dvs. și începe să funcționeze imediat.

Magnetic Tube

Iată ce se întâmplă odată ce materialul tău începe să treacă pe lângă tub.

În interior, un miez magnetic creează un câmp magnetic care ajunge prin peretele din oțel inoxidabil. Câmpul respectiv nu este aceeași putere peste tot - este cel mai puternic chiar la suprafață și mai slab pe măsură ce vă depărtați, iar diferența este cea care funcționează de fapt. Particulele de fier sunt atrase spre partea cea mai puternică a câmpului și se lipesc de tub.

Pe măsură ce pulberea, lichidul sau granulatul continuă să curgă, mai multe particule se blochează pe acea suprafață. De-a lungul timpului, se acumulează într-un strat vizibil de metal capturat.

Deschideți unul și nu veți găsi un magnet bară înăuntru. Veți găsi o stivă de - discuri magneți mici alternând cu șaibe de oțel, aliniate cap la capăt de-a lungul lungimii tubului.

Fiecare șaibă trage câmpul de la magnetul de lângă el și îl împinge înapoi spre suprafață. Stivuiți suficiente din aceste perechi împreună și obțineți puncte de captură puternice pe toată lungimea tubului, nu doar un punct slab în mijloc.

Internal structure of the magnetic tube

Ai opțiuni aici și contează mai mult decât ai crede.

Carcasa este de obicei din oțel inoxidabil 304 sau 316.

În interior, magneții sunt de obicei ferită sau neodim (NdFeB). Ferita este mai ieftină și funcționează bine pentru a prinde bucăți mai mari de metal. Neodimul este mai puternic pentru dimensiunea sa, așa că este ceea ce doriți dacă încercați să scoateți praful fin de fier sau particulele la nivel de-microni.

Forța magnetică este de obicei evaluată în gauss, iar tuburile variază de obicei între aproximativ 2.500 și 15.000 gauss, în funcție de ceea ce trebuie să capturați.

Tubul în sine este doar jumătate din poveste - modul în care este terminat determină modul în care îl montați, îl scoateți sau îl utilizați manual.

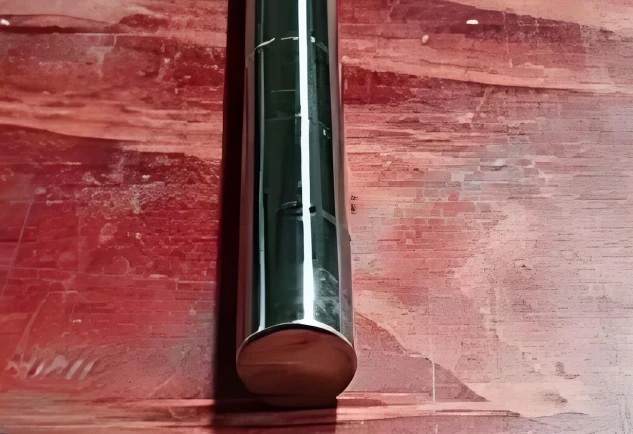

Acest capăt este închis etanș cu sudare cu arc cu argon, oferindu-vă o conexiune permanentă, complet etanșă. Este alegerea când tubul este sudat direct într-un cadru sau un dispozitiv și nu iese înapoi.

Argon Arc Welding Head

În loc de sudare, capătul este închis mecanic sertizat. Obțineți un finisaj solid, etanș, fără distorsiunea termică pe care o poate introduce sudarea pe carcasele mai subțiri.

Crimping Head

Capătul este prelucrat cu filet mamă, astfel încât se înșurubează pe un știft sau fiting potrivit. Util atunci când doriți un suport sigur pe care îl puteți deșuruba în continuare pentru întreținere.

Internal Thread

Capătul poartă filet tată, permițându-l să îl treceți printr-un orificiu de montare sau prin suport și să îl fixați cu o piuliță - o configurație obișnuită pentru instalațiile fixe în conducte sau buncăre.

External Thread

Un inel sau ochi sudat la capăt vă permite să atârnați tubul de un cârlig sau un lanț sau pur și simplu să îl apucați și să îl trageți drept pentru curățare fără a avea nevoie de unelte.

With Ring

Un mâner de cauciuc sau de plastic transformă tubul într-o baghetă de mână-. Nu îl instalați pe acesta -, îl utilizați pentru a verifica manual sau a scoate metalul din materialul liber.

Magnetic Tube With Handle Cover

Pentru ca un tub magnetic să funcționeze bine, începe cu unde și cum îl puneți.

Majoritatea instalărilor merg într-unul din cele trei locuri: direct într-o conductă, montate peste o deschidere a buncărului sau plasate într-un jgheab unde materialul liber-cade pe lângă ea. Indiferent de locul pe care îl alegeți, orientarea contează - poziționați tubul astfel încât materialul să nu poată aluneca fără să atingă suprafața magnetică.

Pentru fluxuri mai groase sau contaminare mai mare, nu vă bazați pe un singur tub. Tuburile multiple distanțate de-a lungul deschiderii captează mai mult metal și reduc șansa ca materialul să ocolească câmpul cu totul.

Curățarea depinde de tubul pe care l-ați instalat.

Tuburile standard sigilate trebuie trase, șterse și reinstalate manual -, de obicei, o dată pe schimb sau o dată pe zi, în funcție de cât de murdar este linia. Modelele retractabile și pneumatice omit aproape în întregime partea manuală, ceea ce contează dacă linia dvs. nu își poate permite timpi de oprire frecvente.

Câteva lucruri fac ca tuburile magnetice să merite osteneala instalării.

• Fără timp de nefuncționare de instalat: Glisează într-o țeavă, un buncăr sau o jgheabă existentă fără a recabla nimic sau a adăuga un panou de control - un sistem mai puțin care vă poate defecta.

• Separare continuă: Funcționează tot timpul când materialul curge, nu doar în timpul unei verificări programate, astfel încât să nu distribuiți produsul printr-o etapă separată de filtrare.

• Fără restricție de flux adăugată: Spre deosebire de filtrele bazate pe medii-, un tub magnetic nu creează cădere de presiune, deoarece colectează materialul - fluxul continuă să se miște în aceeași viteză, indiferent dacă este curat sau încărcat cu metal capturat.

• Rezistenta la coroziune: carcasa din inox rezistă în zonele de spălare-și în procesele umede, fără a rugini în fluxul de produse.

• Nimic de alimentat sau de întreținut electric: Fără cablaj, siguranțe sau panou de control pentru a depana atunci când altceva de pe linie se defectează.

Cele mai multe probleme de eficiență se reduc la o mână de greșeli care pot fi evitate.

Dacă înțelegi greșit direcția, materialul alunecă pe lângă partea cea mai puternică a câmpului în loc să se miște direct prin ea. Aceasta este contaminarea care primește o trecere gratuită prin procesul tău.

Odată ce metalul se acumulează la suprafață, pierzi capacitatea. Așteptați prea mult și tubul nu mai prinde nimic nou - doar stă acolo, plin.

Un tub de rezistență standard-nu reține praful fin de fier, iar 304 inoxidabil pe o linie corozivă înseamnă că înlocuiți piesele mai devreme decât ar trebui.

Împingeți materialul mai repede decât îl poate ține tubul, iar particulele capturate se spală imediat înapoi înainte de a le îndepărta vreodată.

Tuburile magnetice apar oriunde contaminarea cu metal este un risc real pentru produsul sau echipamentul dumneavoastra.

Rulați o linie de alimente și băuturi și probabil că le utilizați deja pentru a prinde fragmente de metal înainte ca acestea să ajungă la ambalaj - majoritatea programelor de siguranță alimentară o solicită, nu doar o recomandă.

Procesați materialele plastice și vă protejează extruderele și matrițele de metalul care se ascunde în pelete de rășină, unde un singur fragment poate ciobi un șurub sau poate distruge o matriță.

În produsele farmaceutice sau chimice, le veți găsi de obicei în transferul de pulbere și lichid, deoarece chiar și particulele microscopice de fier pot compromite un lot.

Dacă sunteți în ceramică, acestea intră de obicei la aportul de materii prime, unde argila și pulberile minerale transportă adesea metal ascuns din minerit sau transport.

Dacă oricare dintre acestea sună ca linia dvs., aruncați o privire la gama noastră de bare magnetice pentru a găsi potrivirea potrivită.

Alegerea tubului magnetic potrivit se reduce la câteva verificări practice înainte de a comanda unul.

• Dimensiunea conductei sau deschiderii: Măsurați diametrul cu care lucrați -, un tub care este prea mic nu va acoperi fluxul, iar unul prea mare nu se va potrivi carcasei dvs.

• Debitul: Fluxurile mai rapide au nevoie de un tub mai puternic, sau contaminanții tăi alunecă înainte ca câmpul să le poată reține.

• Dimensiunea particulelor: praful fin de fier are nevoie de un miez mai mare-gauss; metalul tramp mai mare funcționează bine cu rezistență standard.

• Temperatura de operare: Verificați evaluarea tubului în raport cu temperatura procesului dvs., în special pe liniile fierbinți.

• Metoda de curățare: decideți dacă tragerea manuală-și-ștergerea funcționează pentru programul dvs. sau dacă un design retras sau pneumatic merită costul suplimentar.

• Certificari: Dacă sunteți în industria alimentară sau farmaceutică, confirmați că tubul îndeplinește standardele alimentare-sau sanitare cerute de industria dvs.

Tub magnetic

Trimiteți întrebarea acum

Tijă magnetică pătrată

Trimiteți întrebarea acum

Tijă cu filtru magnetic

Trimiteți întrebarea acum

Tije magnetice de neodim

Trimiteți întrebarea acum

Un tub magnetic nu este complicat și tocmai acesta este ideea. Fără energie, fără piese în mișcare - doar oțel inoxidabil care face o singură lucrare în mod continuu pe măsură ce materialul curge pe lângă el. Obțineți rutina, carcasă și curățare potrivite pentru linia dvs. și își face treaba în liniște în fundal.

Î: Poate un tub magnetic să îndepărteze metalele ne-feroase, cum ar fi aluminiul sau oțelul inoxidabil?

R: Nu. Un tub magnetic trage doar metal feros - fier, oțel, fulgi de rugină. Aluminiul, alama și majoritatea oțelului inoxidabil nu vor răspunde.

Î: Cât de puternic trebuie să fie un tub magnetic?

R: Depinde de ceea ce încerci să prinzi. Praful fin de fier are nevoie de un tub de-gauss mai mare, în timp ce metalul mai mare iese bine cu unul de-rezistență standard.

Î: Un tub magnetic poate fi instalat în orice orientare a conductei?

R: Majoritatea tuburilor funcționează în linii orizontale, verticale sau în unghi, dar ar trebui să confirmați mai întâi orientarea cu furnizorul dvs. - aceasta afectează modul în care se depun contaminanții și cât de bine îi prinde tubul.

Î: Cât de des trebuie curățat un tub magnetic?

R: Asta depinde de cât de murdar este linia ta. Procesele cu-contaminare ridicată pot necesita curățare zilnică, în timp ce liniile mai curate pot dura săptămâni între verificări.

Î: Este un tub magnetic la fel cu o tijă magnetică sau o bară magnetică?

R: Da - veți auzi acești termeni folosiți interschimbabil în industrie pentru același design cilindric.

Î: Puterea magnetică scade în timp?

R: Nu prea mult, atâta timp cât îl rulați în condiții normale. Magneții de neodim își păstrează puterea ani de zile - căldura este cu adevărat singurul lucru care îi uzează devreme.
