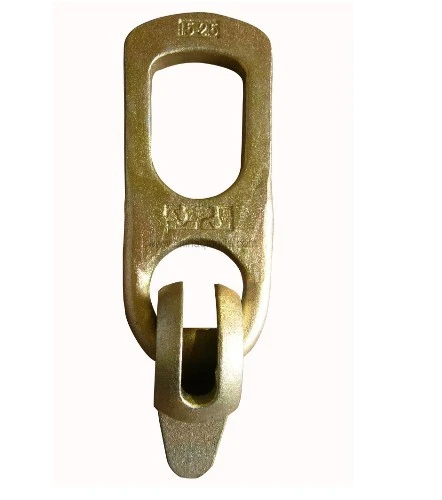

Descrierea ambreiajului de ridicare
Ambreiajul de ridicare are un corp principal rotund, cu un braț de pârghie proeminent și o cauciuc de înaltă rezistență. Corpul principal are o fantă „T” care cuplează capul unei ancore de câine. Capacitățile combinate de rotație ale corpului principal și ale curelei permit ridicarea, rotirea, înclinarea și/sau rotirea panoului prefabricat în timpul sarcinii.
Ambreiajele de ridicare sunt folosite pentru ridicarea și manipularea ancorelor de cap. Ambreiajul de ridicare este fabricat din oțel înalt aliat și testat conform factorilor de siguranță de 3 ori sarcina de lucru. Construcția asigură autoblocarea ambreiajului la aplicarea forțelor în sus asigură o conexiune strânsă și sigură la ancora de ridicare a capului sferic. Sarcinile admisibile pentru cazurile individuale pot fi luate din tabelele din tabelul următor. Trebuie respectate întotdeauna reglementările de prevenire a accidentelor din țara de utilizare, în special cele pentru utilizarea macaralelor și a echipamentelor de ridicat.
Un ambreiaj de ridicare este un dispozitiv de ridicare pentru sarcini grele pentru grupuri de încărcături de la 1,3-32.0 tone în mod standard. Ambreiajele de ridicare sunt proiectate și fabricate în conformitate cu Directiva UE privind mașinile 2006/42/EC și VDI/BV-BS 6205. Ambreiajele de ridicare îndeplinesc cerințele pentru ridicarea și manipularea în siguranță a elementelor din beton.
| |
| numele produsului | Ambreiaj de ridicare |
| Material | Oţel |
| Pachet | Saci de nailon apoi in palet de lemn |
| Pentru utilizare cu | Ancore de ridicare, formatoare de adâncituri din cauciuc |

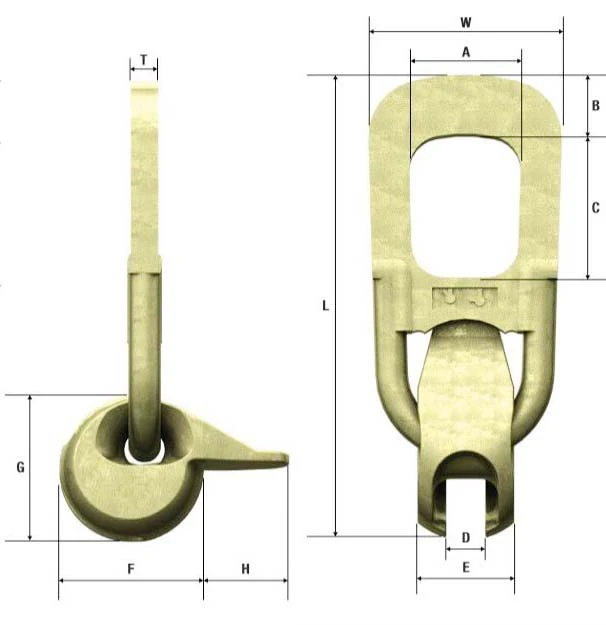

Specificația ambreiajului de ridicare
| ||||||||||||||
| Număr# | Sarcină Gamă (T) | L | W | T | A | B | C | D | E | F | G | H | Final capacitate în tensiune (lbs) | Cântărire (lbs) |
| GMEL1T | 1-1.3 | 7-11/32'' | 3'' | 1/2'' | 1-3/4'' | 7/8'' | 2-3/4'' | 15/32'' | 1-5/16'' | 2-1/8'' | 2-1/8'' | 1-1/16'' | 13000 | 2.00 |
| GMEL2T | 1.5-2.5 | 9'' | 3-1/2'' | 5/8'' | 2-1/8'' | 1'' | 3-3/8'' | 11/16'' | 1-5/8'' | 2-9/16'' | 2-1/2'' | 1-1/2'' | 25000 | 3.34 |
| GMEL4T | 3-5 | 11'' | 4-11 /16'' | 11/16'' | 2-5/8'' | 1-15/32'' | 3-7/16'' | 29-32'' | 2-1/4'' | 3-3/8'' | 3-1/2'' | 2-1/16'' | 50000 | 7.57 |
| GMEL8T | 6-10 | 15-1/2'' | 6-1/4'' | 1-1/16'' | 3-1/8'' | 2'' | 4-3/8'' | 1-1/4'' | 2-15/16'' | 4-1/2'' | 4-1/2'' | 2-5/8'' | 100000 | 22.15 |
| GMEL20T | 12-20 | 20'' | 7-11 /16'' | 1-3/8'' | 4-3/8'' | 2-13/16'' | 5-15/16'' | 1-11/16'' | 4-3/8'' | 5-5/8'' | 5-3/4'' | 3-7/16'' | 200000 | 44.76 |
Aplicarea lui Lifting ambreiajul
Ambreiajul de ridicare este realizat pentru aplicarea primară a componentelor prefabricate din beton de ridicare.
Ambalare
Pentru dimensiunile mici ambalate în pungi și apoi în cutie de placaj, pentru dimensiunile mari se vor ambalați direct în cutii de placaj.

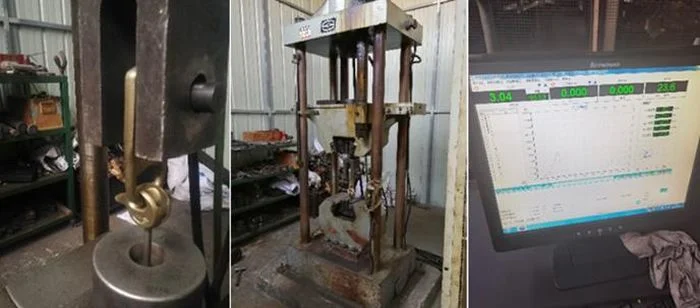

Testarea la tracțiune:
Toate procesele de producție conform standardului ISO9001, vom face teste de tracțiune în cadrul procesului de producție ca QCM și vom face inspecție dimensională,încercarea de tracțiune înainte de expediere și emiterea raportului EATHU pentru clientul nostru.
Raport de testare
Inspecție înainte de utilizare
Verificarea înainte de utilizare pentru cârlige ar trebui să acopere următoarele:
1. WLL ar trebui să fie marcat clar.
2. Dispozitivul de siguranță ar trebui să fie montat și să funcționeze corect.
3. Cârligul trebuie verificat pentru orice deformare, crăpare și uzură excesivă sau coroziune.
NOTĂ: Uzura suprafeței de sprijin a cârligului nu trebuie să depășească 8% din dimensiunea nominală.
4. Verificați dacă deschiderea cârligului se încadrează în parametrii producătorului. Dacă cârligul este deschis excesiv este un semn că a fost încărcat punctual sau supraîncărcat.
5. Părțile în mișcare, cum ar fi camele de deblocare, trebuie verificate pentru a fi liberă de mișcare.
6. Dacă cârligul este un cârlig pivotant cu rulment cu bile, verificați dacă cârligul se rotește liber și dacă rulmentul nu scoate niciun zgomot neobișnuit.
Zgomotele neobișnuite sunt adesea un semn de oboseală sau defecțiune a rulmentului.
7. Dacă cârligul are o tijă filetată prelucrată, asigurați-vă că firul este în stare bună și că piulița se rotește liber pe filet
