Mutarea lucrurilor dintr-un loc în altul este parte integrantă a multor locuri de muncă. Fabricile trebuie să mute piese și produse. Oficiile poștale trebuie să sorteze corespondența. Există multe moduri de a muta lucrurile, cum ar fi folosirea curelelor sau rolelor. Dar unele obiecte sunt delicate sau alunecoase și greu de mutat fără deteriorare. O tehnologie utilă este transportorul magnetic.
Transportoarele magnetice folosesc magneți pentru a transporta obiecte în siguranță. Pot ridica și transporta orice, de la piese mecanice mici până la foi metalice mari. Transportoarele magnetice au multe utilizări în industrie și producție. Sunt soluții moderne pentru deplasarea eficientă a tuturor tipurilor de obiecte. Acest articol va descrie modul în care funcționează transportoarele magnetice.
Cum funcționează transportoarele magnetice?
Iată care sunt componentele cheie ale transportoarelor magnetice și modul în care funcționează:

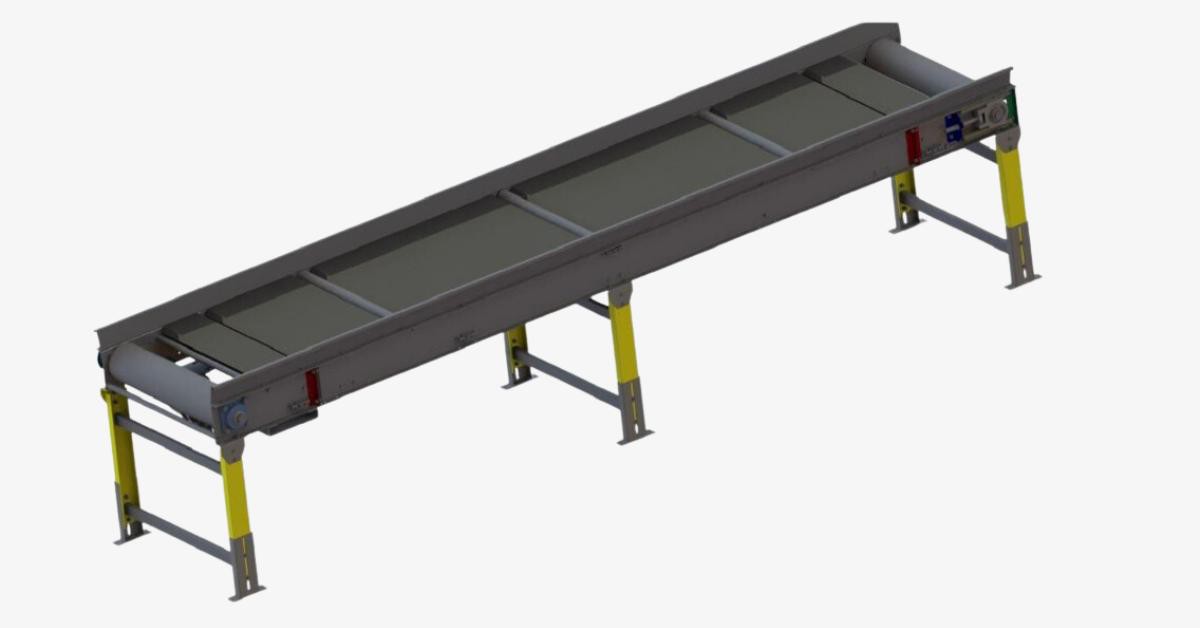

1. Bandă transportoare
Banda rulantă este ca un trotuar magic care mișcă obiecte. Este realizat din material textil sau plastic. Există magneți speciali în interiorul centurii. Magneții sunt pietre care atrag unele lucruri spre ei. Cureaua are magneți introduși în interior în spații obișnuite. Acest lucru face ca partea superioară a curelei să fie ca o linie punctată de puncte de magnet.
Când cureaua începe să se miște, magneții lipesc obiecte metalice de centură. Obiectele merg pe centura în mișcare ca niște copii pe un trotuar. Cureaua le poartă în sus și în jur până ajung la capăt. Apoi, obiectele alunecă și cad într-un coș.
Magneții puternici din neodim pământuri rare sunt utilizați în mod obișnuit în transportoarele magnetice datorită rezistenței lor ridicate pentru dimensiunea lor. În funcție de aplicație, pot fi utilizați și magneți din ceramică și samariu-cobalt.
2. Mecanismul de antrenare
Banda transportoare este deplasată de un motor electric conectat la role la capătul transportorului. Mișcarea curelei permite transportul pieselor pe lungimea sa. Viteza și direcția de deplasare pot fi controlate cu precizie pentru a se potrivi cerințelor aplicației.
3. Pat magnetic
Sub banda transportoare se află un pat magnetic de bare, plăci sau foi de oțel feromagnetice (permeabile magnetic). Acestea rulează paralel cu direcția de deplasare a centurii. Patul magnetic oferă o cale de reluctanță scăzută pentru fluxul magnetic creat de magneții din banda transportoare.
Acest circuit magnetic închis intensifică câmpul magnetic de la suprafața centurii. De asemenea, previne pierderile de câmp magnetic, permițând magneților să funcționeze eficient.
4. Alimentator de piese
Un alimentator de piese livrează componente sau materiale la intrarea benzii transportoare magnetice. În mod obișnuit, se folosesc alimentatoarele vibratoare cu bol, buncărele sau roboții de preluare și plasare. Viteza de avans și poziția sunt reglabile pentru a controla distanța dintre părțile de pe bandă.
5. Separator
Un separator magnetic este utilizat la capătul de ieșire pentru a desprinde piesele de pe banda transportoare și a le transfera în alte sisteme de manipulare a materialelor sau containere. Tipurile obișnuite includ role transversale, perii, știfturi de percuție sau rampe pentru a deplasa părți ale capătului din aval al centurii.
6. Senzor
Senzorii de proximitate sau fotoelectrici detectează prezența și poziția pieselor de-a lungul liniei transportoare. Aceasta oferă feedback pentru monitorizarea și controlul procesului de transport.
7. Controller
Un controler electronic coordonează funcționarea transportorului, alimentatorului și separatorului. Reglează viteza, magnetizarea și alți parametri pentru o performanță optimă. Controlerele logice programabile (PLC) sunt utilizate în mod obișnuit.
Cum se transportă piesele?
Când materialele feromagnetice sunt plasate pe un transportor magnetic, ele experimentează forțe magnetice puternice care le atrag către magneții energizați de sub suprafața benzii. Atracția este maximizată atunci când există o aliniere adecvată a polului magnetic între magneți și piesele transportate.
Pe măsură ce centura se mișcă înainte continuu, piesele rămân atașate și sunt transportate de-a lungul. Atracția magnetică ține piesele ferm de centură fără a necesita ghidaje, șine sau pereți de-a lungul marginilor. Acest lucru permite transportarea pieselor chiar și în sus înclinații verticale și secțiuni inversate.
Etapele procesului de transport
Etapele cheie în procesul de transport sunt:
1. Un mecanism de alimentare încarcă piesele pe capătul de intrare al benzii transportoare magnetice.
2. Câmpul magnetic de la magneții transportoare magnetizează piesele prin inducerea alinierii domeniilor lor magnetice.
3. Piesele suferă forțe de atracție puternice și sunt trase ferm în jos pe suprafața curelei.
4. Pe măsură ce banda se deplasează înainte, piesele atașate se deplasează împreună cu ea pe lungimea transportorului.
5. La capătul de ieșire, un separator decuplă piesele de pe curea pentru a le descărca.
6. Părțile demagnetizate se eliberează rapid din centură pe măsură ce se deplasează în afara influenței câmpului magnetic.
7. Cureaua continuă să se miște pentru a transporta următorul lot de piese.
Factori care afectează performanța transportului
Banda transportoare magnetică funcționează având în interior magneți puternici încorporați. Când piese metalice sunt puse deasupra curelei, magneții le trag pe măsură ce centura se mișcă. Cu toate acestea, cât de bine pot prinde și ține magneții piesele metalice depinde de câțiva factori cruciali.
Una este cât de puternici sunt magneții. Magneții foarte puternici creează forțe foarte puternice pentru a menține piesele lipite de centură. Cu toate acestea, prea multă putere a magnetului poate face piesele să se lipească prea tare și să nu se desprindă la sfârșit.
Un alt factor este cât de apropiați sunt polii magnetici împreună în interiorul centurii. Când sunt mai aproape unul de celălalt, câmpul magnetic devine mai puternic și rămâne chiar pe tot parcursul drumului. Dar a le pune prea aproape înseamnă mai puțin spațiu pe centură între fiecare piesă de metal.
Viteza de învârtire a centurii contează, de asemenea. O centură cu mișcare mai rapidă poate transporta mai multe piese într-un anumit timp. Dar viteza mare încearcă, de asemenea, să arunce piesele spre exterior, așa că magneții mai puternici trebuie să stea la viteze mari.
Piesele metalice mai mari sau grele au nevoie de mai multă tragere magnetică pentru a rămâne pe centură. Piesele minuscule se pot înghesui și pot fi mai dificil de prins de magneți.
Din ce sunt făcute piesele face și diferența. Oțelul este magnetic, așa că se lipește bine. Dar alte materiale precum plasticul, sticla sau lemnul nu se vor lipi, indiferent cât de puternici sunt magneții.
Căldura face ca magneții să piardă putere, astfel încât aceștia devin mai slabi la temperaturi ridicate. Frigul îmbunătățește cât de bine funcționează.
Menținerea curelei strâns peste patul metalic de dedesubt ajută magneții să funcționeze cel mai puternic. Mai mult spațiu între ele face ca câmpul magnetic să devină mai slab.
Alegând toți acești factori cu atenție, transportorul poate transporta în mod fiabil multe tipuri de obiecte fără măcar să le atingă! Magneții fac toată mișcarea doar prin forțele lor magnetice invizibile.
Avantajele transportoarelor magnetice
Transportoarele magnetice oferă mai multe beneficii care le fac bine potrivite pentru aplicațiile industriale de manipulare a materialelor:
1. Operare fără contact
Piesele sunt transportate fără contact mecanic de împingere, alunecare sau frecare. Elimină deteriorarea componentelor, zgârieturile sau marcajele. Rezultă o manipulare mai blândă a pieselor.
2. Funcționare silențioasă
Mișcarea lină, fără contact, reduce zgomotul cauzat de impacturile mecanice, permițând o funcționare silențioasă. Îmbunătățește mediul de lucru.
3. Nu este necesară lubrifierea
Fără contact direct cu piesele sau rulmenți, transportoarele magnetice nu necesită uleiuri sau lubrifianți. Le face curate și potrivite pentru prelucrarea alimentelor și fabricarea dispozitivelor medicale.
4. Design mai simplu
Lipsa șinelor, jgheaburilor și plugurilor face transportoarele magnetice simple din punct de vedere mecanic, cu mai puține piese de uzură. Mărește timpul de funcționare și reduce întreținerea.
5. Flexibilitate
Transportoarele magnetice pot manipula diverse piese feromagnetice de diferite forme, dimensiuni și greutăți. Comutarea între produse este rapidă și simplă.
6. Integrare
Designul compact permite transportoarelor magnetice să fie ușor integrate în linii de producție automate cu comenzi simple.
7. Scalabilitate
Transportoarele pot fi construite în lungimi și lățimi diferite pentru a se potrivi capacității de debit necesare. Secțiunile scurte de centură pot fi, de asemenea, stivuite sau combinate în linie.
8. Versatilitate
Transportoarele magnetice pot fi implementate pe orizontală, în pantă sau coborâre, și chiar și pe verticală pentru transportul pieselor în sus și în jos. Mișcarea fără contact împiedică piesele să alunece sau să cadă.
Aplicații ale transportoarelor magnetice
Transportoarele magnetice ajută la mutarea pieselor și pieselor metalice în multe industrii și fabrici. Caracteristicile lor speciale le permit să transporte fără probleme tot felul de obiecte metalice fără măcar să le atingă.
Un loc în care funcționează bine este în atelierele de prelucrare a metalelor. Transportoarele pot transporta piese metalice de mașini și unelte între mașini care efectuează tăiere, șlefuire, găurire și alte sarcini.
Sunt grozave în turnătorii și forje. Aici, alimentează ușor piese turnate metalice și piese presate către stațiile care le lustruiesc, le acoperă sau le finisează.
Fabricile de alimente și băuturi folosesc transportoare magnetice pentru a muta conservele și sticlele de la umplere la etichetare până la ambalare, fără a lovi sau zdrăngăni.
Transportoarele trec în siguranță piese electronice minuscule pe linia de asamblare din fabricile de electronice. Acestea includ șuruburi mici de metal, șuruburi, cleme și știfturi.
Companiile farmaceutice le folosesc pentru a manipula capsule și tablete metalice delicate atunci când fac medicamente și medicamente.
Depozitele și centrele de distribuție folosesc transportoare magnetice pentru a alege, împacheta și sorta unelte metalice, elemente de fixare și piese de mașini.
De asemenea, ajută la încărcarea și golirea eficientă a coșelor de cuie, ace, monede și alte piese metalice dezordonate.
Transportoarele magnetice separă și organizează deșeurile metalice și amestecurile de deșeuri în fabricile de deșeuri și reciclare.
Fabricile de automobile și de electrocasnice poziționează sistemele de camere peste aceste benzi transportoare pentru a scana instantaneu piesele metalice care se rostogolesc dedesubt.
Instalațiile de tratare termică și acoperire le folosesc ca piste de răcire blânde pentru piesele metalice fierbinți care părăsesc cuptoarele înainte de a merge la următoarea stație.
Cu capacitatea lor unică de transport fără atingere, transportoarele magnetice au devenit importante pentru deplasarea fără probleme și în siguranță a articolelor metalice în multe industrii și procese diferite!
Concluzia
Transportoarele magnetice mută lucrurile metalice fără a le atinge. Ei folosesc magneți în interiorul centurii pentru a ridica și transporta piese metalice. Cureaua continuă să se miște și ia piesele metalice cu ea. Este o modalitate elegantă de a muta ușor lucrurile metalice în fabrici. Nu face zgomot și nu zgârie metalul.
Transportoarele magnetice pot transporta multe tipuri de piese metalice de diferite dimensiuni și forme. Ei lucrează în multe industrii, cum ar fi ateliere de mașini, fabrici de electronice și fabrici de produse alimentare. Transportoarele magnetice sunt o tehnologie inteligentă. Magneții lor unici le permit să miște lucrurile metalice fără probleme, fără măcar să le atingă. Ajută fabricile să manipuleze cu atenție piesele metalice.
